3P 4W Zehaztasun handiko neurketa DIN trenbide energia neurgailua

Xinnong elektrikoa 3p 4w doitasun handiko neurketa profesionala da DIN trenbide-energiaren fabrikatzaile eta hornitzailea Txinan. Urte asko daramatzagu neurketan espezializatuta egon gara. Gure produktuek prezioaren abantaila ona dute eta Hego-ekialdeko eta Asiako Erdi Merkatuetako gehienak estaltzen dituzte. Espero dugu Txinan zure epe luzerako bikotea izatea.

Bidali kontsulta

Produktuaren Deskribapena

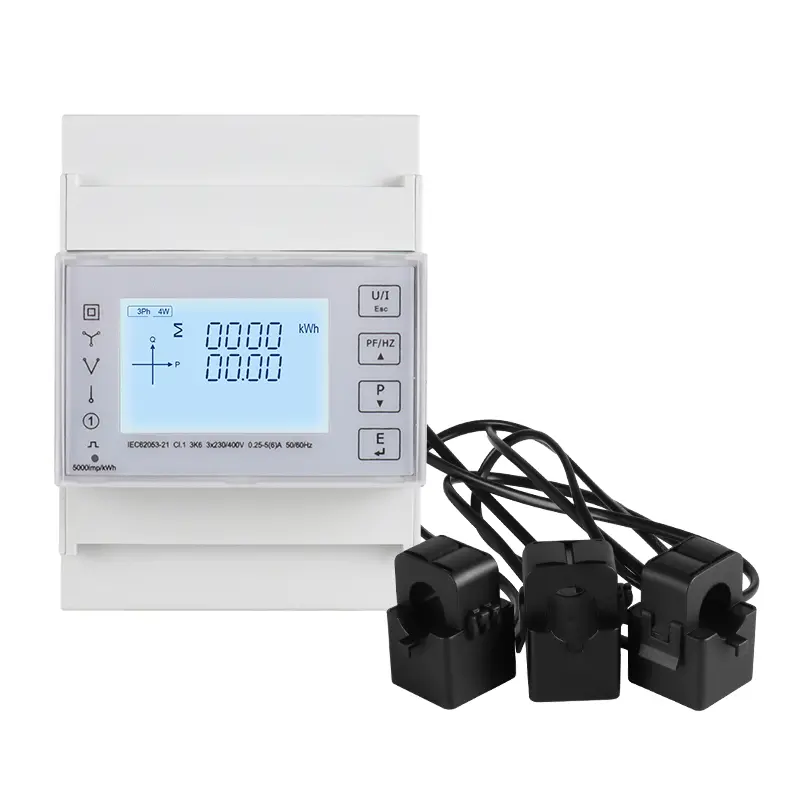

3P 4W Zehaztasun handiko neurketa DIN trenbide-neurgailua da. DIN trenbidearen instalazioa da Mutil-funtzioaren energia-neurgailua. Produktuek potentzia parametroen neurketa eta analisia babesten dute, hala nola tentsioa, korrontea, lau koadranteen arteko tentsioa. parametroak, potentzia faktorea eta abar; Bien bitartean Eman ere egin dezakete Energia elektriko anizkoitzaren parametroen neurketa, hala nola, energia aktiboa, hileko eta eguneroko elektrizitatea kontsumitzeko estatistikak, energia elektrikoaren eta 3P4W sarearen gaineko jarraipenetarako egokia da. RS485 komunikazio interfazearekin produktu sorta hau, Baud tasa gehienez Laguntza 38400bps, modbus RTU komunikazio protokoloak onartzen. Erraz konturatu daiteke urrutiko datuen funtzioa eta pantaila handiko LCD eta ukitu sentikorreko tekla diseinua onartzea, tokiko ikuspegia erraz egin dezake eta aldakor parametroen funtzionamendua ezarri. Produktuak pasahitzaren babesaren funtzioa du eta horrek produktuaren datuen segurtasuna bermatzen du.

3P 4W Zehaztasun handiko neurketa DIN trenbide-neurgailu adimenduna neurgailu fotovoltaikoaren energia elektrikoaren jarraipenerako diseinatuta dago, energia elektrikoaren kontsumo berriaren azterketa estatistikoa, potentzia-sistemaren utilitateak eta eraikin adimendunak kontrolatzeko. Komunikazio funtzio osoa oso egokia da kontrol sistema, scada sistemetarako eta Energia kudeatzeko sistemak.

Ezaugabe

Egungo 100. gehienezko sarbidea

DIN trenbide muntaketa, 4 moduluaren zabalera estandarra.

Funtzio anitzeko parametroaren neurketa, tentsio, korronte, potentzia aktiboa, potentzia erreaktiboa, itxurazko potentzia, potentzia hornitzea faktorea, fasearen angelua, etab.

Eman datu estatistiko eta tokiko biltegiratze funtzioak, hala nola bi noranzkoko potentzia, eskaria eta bestelako estatistika datuak. Eman azken 12 hilabeteetako elektrizitatearen kontsumoaren estatistikak eta azken 31 egunetarako elektrizitatearen kontsumo estatistikak

Laguntza RS485 komunikazio funtzioa, Baud tasa 38400bps arte, Supportbus RTU protokoloa onartzen du.

Optocoupler pultsu irteera interfazea onartzen du eta irteerako parametroak ezar daitezke.

LCD freskatze denbora 1 segundokoa da, Laguntza Eskuliburua edo Automatikoa korritzeko pantaila (konfigura daiteke)

Parametroak

1. Unitateak neurtu eta bistaratu dezake
Berehalako RMak Baliodun
Korronte	Fase bakoitzeko, neutroa
Tentsio	L-l, l-n
Maiztasun	45 eta 65Hz
Botere aktiboa	Guztira eta fase bakoitzeko
Botere faktorea	Guztira eta fase bakoitzeko
Energia Balioak (barne: inportatu, Esportatu, inportatu + esportatu)

Energia aktiboa	0 eta 9999999.999 kWh
Tarifa anitzeko energia aktiboa (T1 - T4)	0 eta 9999999.999 kWh
2. Unitateak irakurri eta komunikazioa irakurri dezake
Energia Baliodun
Itxurazko energia (guztira)	0 eta 999999999999 Legamia
Tarifa anitzeko erreaktiboa Energia (T1 - T4)	0 eta 9999999.999 Kvarh, barne: inportatu, esportatu, inportatu + esportatu
Azken 12 hilabeteetako elektrizitatearen kontsumoa	Energia aktibo osoa Barrutia: 0 eta 9999999.999 kWh
Azken 31 egunetan eguneroko energia kontsumoa	Energia aktibo osoa Barrutia: 0 eta 9999999.999 kWh
3 Unitatea konpondu daiteke
Komunikazio klasea	Modbus helbidea, baud tasa, parekotasuna, gelditu pixka bat
Sistemaren konfigurazio klasea	Erabiltzailearen pasahitza (HMI), potentzia-sistema mota
Pultsu irteera klasea	Pultsu irteera mota, pultsu irteera zabalera, pultsu irteera-tasa
Denbora-klasea	Korritze automatikoko bistaratzeko denbora, atzera egitea Denbora, Sistema Ordua (RTC), tarifa denbora

Zehaztapen

Elektriko Ezaugabe
Neurketa mota		RMS AC sistemari buruzko harmonikoak barne, 1p2w, 3p3w, 3p4W laguntza
Neurketa zehaztasuna	Tentsioa, korrontea	0.5 klasea, IEC 61557-12 arabera
	Botere aktiboa	1. / 0,5. klasea, IEC 61557-12 arabera
	Potentzia erreaktiboa	2. klasea, IEC 61557-12 arabera
	Itxurazko boterea	1. klasea, IECen arabera 61557-12
	Energia aktiboa	1. / 0,5. klasea, IEC 62053-22, IEC 61557-12
	Energia erreaktiboa	2. klasea, IEC 62053-23 arabera, IEC 61557-12
	Botere faktorea	1. klasea, IECen arabera 61557-12
	Maiztasun	0.2 klasea, IEC 61557-12 arabera
	Distortsio harmonikoa	2. klasea, IEC 61557-12 arabera
Datuen eguneratzeko tasa		1 segundo. Aukerako 100 m
Sarrera-tentsioa	Flotage spleen (bat)	230 vac (l-n) / 400 vac (l-l)
	Zuzeneko konexioa	Neurtutako barrutia: 85 eta 275 vac (L-N), 85 ~ 480 vac (L-L)
	Maiztasun-tartea	45 eta 65 Hz
	Gainkargatzeko ahalmena	2 * NBE 1 segundo
Input-korronte	Neurtutako barrutia	0,005 eta 100 A, oinarrizko korrontea (IB) 10a da
Input-korronte	Gainkargatzeko ahalmena	30 * IMAX 0,01 segundo
Pultsu irteera	Interfaze mota	Ireki bildumagilea optocoupler
	Pultsu konstantea	400 / 100/10/10 / 1 imp / kWh (KVARH) (konfigura daiteke)
	Pultsuaren zabalera	60/100/200 Milisegundoak (konfigura daitezke), lehenetsia 100 milioiMisegundo da
	Pultsu irteera mota	Inportatu / esportatu / Energia aktibo osoa, Inportatu / esportatu / Energia erreaktibo osoa (Konfiguragarria)
	Mota	A klasea, IECen arabera 62053-31
	Sarrerako tentsioa	5 ~ 27 VDC
Pultsu adierazlea panelean		Pultsu konstantea 400imp / kwh da
Denbora errealeko erlojuaren zehaztasuna		0,5 s / d

Mekaniko Ezaugabe
IP babes maila (IEC 60529)	IP51 aurreko pantailan diseinatuta, IP30 metroko gorputza
Neurriak (w x h x d)	99 x 71 x 65 mm
Muntatzeko posizioa	DIN trenbidea muntatzea
Metroaren kasua	Ul 94 V-0
Gori Ezaugabe
Funtzionamendu tenperatura	-25 eta 55 ℃
Biltegiratze tenperatura	-40 eta 80 ℃
Ezkotasun	<% 90, ez-kondentsazioa
Kutsadura maila	2
Altuera	2000m arte
Bibiztuz	10 Hz 150hz, IEC 60068-2-6
Elektromagnetiko Ezaugabe
Deskarga elektrostatikoa	4. maila, IEC 61000-4-2 (1)
Immunitatea erradiazio-eremuetara	3. maila, IEC 61000-4-3 (1)
Transiente azkar elektrikoetarako immunitatea	4. maila, IEC 61000-4-4 (1)
Immunitatea gorakinei	4. maila, IEC 61000-4-5 arabera (1)
Asaldurak egiteko immunitatea	3. maila, IEC 61000-4-6 (1)
Eremu magnetikoen immunitatea	IEC 61000-4-8 (1)
Tentsioaren urpekarientzako immunitatea	IEC 61000-4-11 (1)
Isuritako isurketak	B klasea, EN55011 arabera
Egindako emisioak	B klasea, EN55011 arabera
Harmoniko	IEC 61000-3-2 (1)
(1): proba esperimentala IEC61326-1eko Industria Kalifikazio Produktuen Kalifikazio Eskakizunen arabera egiten da
Segurtasun
Neurketa kategoria	Cat III, IEC 61010-1 arabera
Gehiegizko kategoria	Cat III, IEC 61010-1 arabera
Isolamendu	AC tentsio proba: 4kv minutu 1
Isolamendu	Impulse tentsio proba: 6kV - 1.2 / 50μS uhin-forma
Babes Klasea	II, IEC61010-1 arabera
Komunikazioak
Interfazeak Estandar eta Protokoloak	2-Wire RS485, modbus rtu
BUAD tasa	1200 eta 38400 BPS, lehenetsia 9600 BP da
Parekotasun pixka bat	Bat ere ez, bitxia, lehenetsia ez da
Gelditu pixka bat	1 edo 2, lehenetsia 1 da
Erantzun denbora	<100ms
Transmisio modua	erdia duplex
Transmisio-distantzia	Gehienez 1000m
Max. Autobus kargatzea	64 pieza

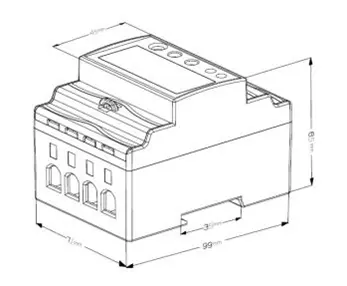

Instalazioaren neurriak
