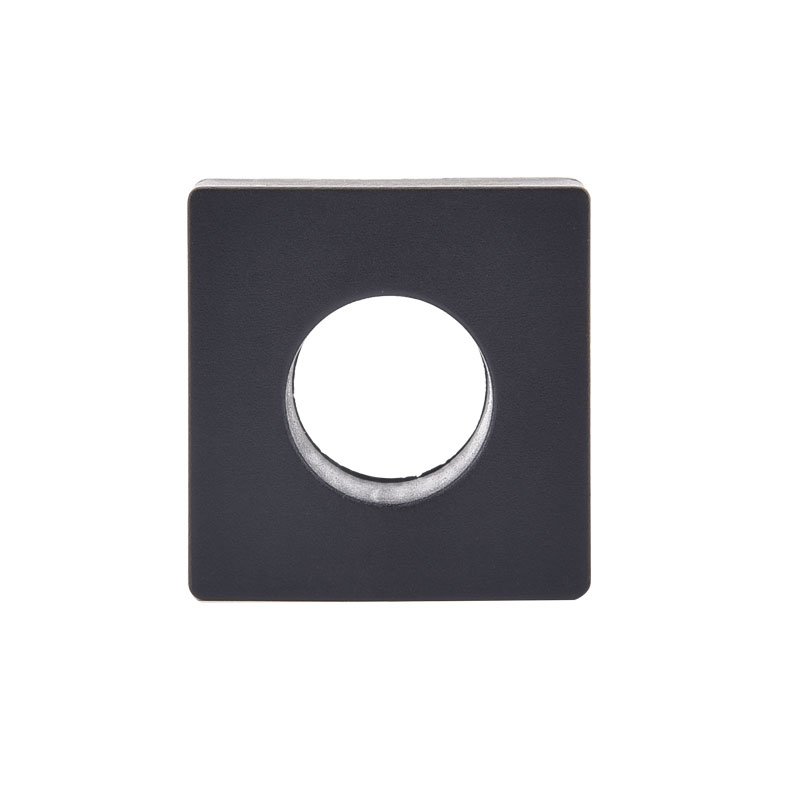

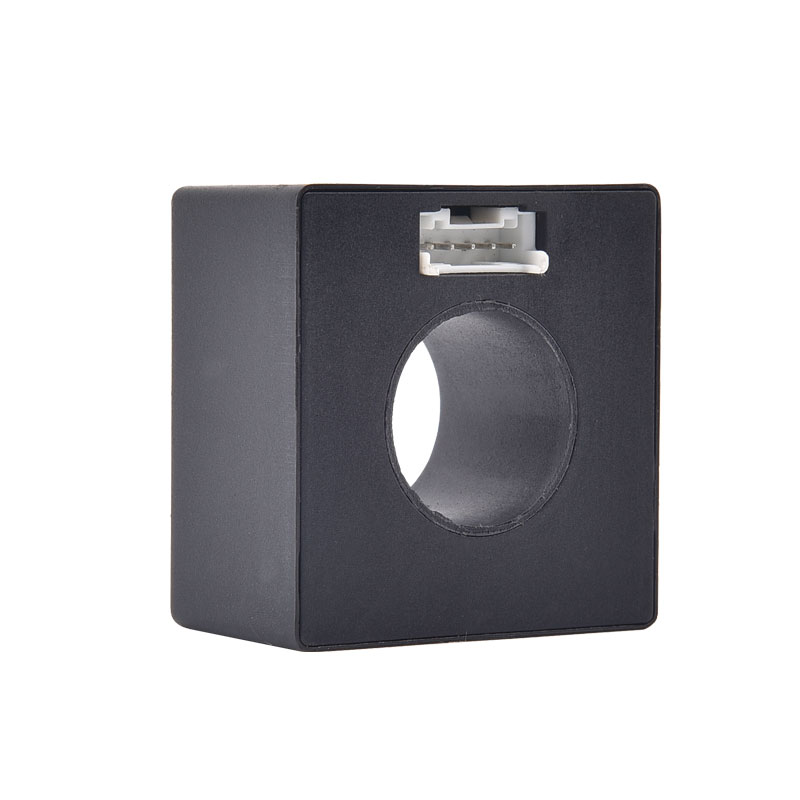

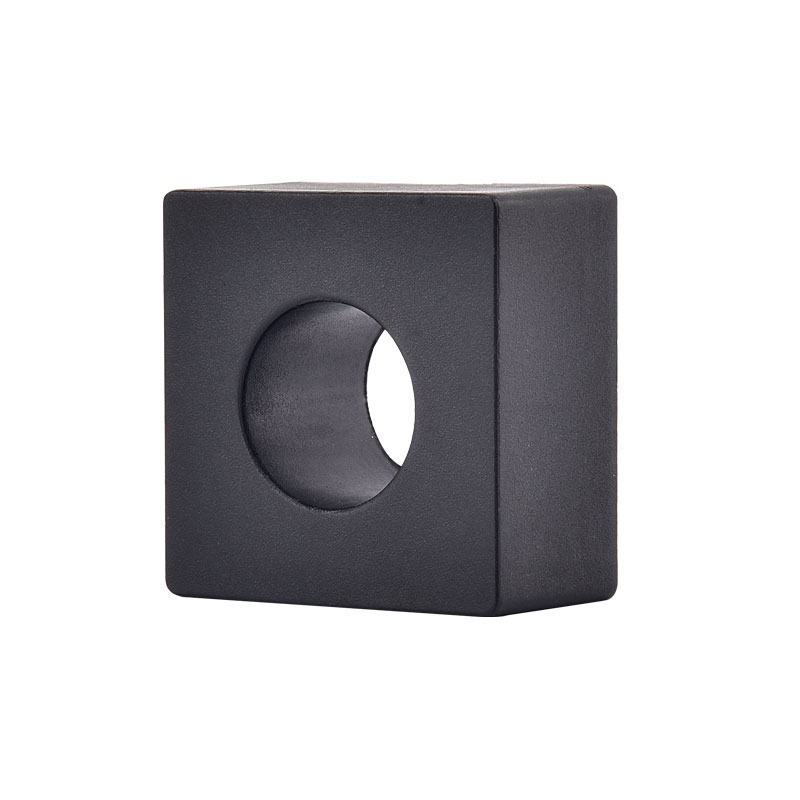

B motako ihes-sentsore zehatza

Xinnong B motako ihes-sentsoreen fabrikatzaile eta hornitzaile kopuru handiko profesionala da. B motako isurketa-sentsore zehatzak aplikazio asko bete ditzakezu, orain gure kalitatezko zerbitzuak interesatzen bazaizu, eta berehala itzuliko gara. Sistema akastuna arriskutsua izan daiteke pertsonentzat edo suteak sor ditzake. Orain arte iritsi aurretik, potentzia moduluak saretik deskonektatu behar dira. Ihes-korronteak DC eta AC osagaiak ditu. Hori dela eta, beharrezkoa da AC / DC-rekin sentikorreko jarraipen unitate bat.

Bidali kontsulta

Produktuaren Deskribapena

Xinnong B motako isurketa sentsorearen fabrikatzaile eta hornitzaile zehatza da, kalitate zerbitzuagatik ezaguna. Wenzhou Xinnong Import & Export Co., Ltd. ikerketa, ekoizpen eta salmenta zientifikoa integratzen duen enpresa berritzailea da. Konpainiaren salmenta sareak Europa eta Hego-ekialdeko Asia bezalako herrialde eta eskualde asko ditu, eta bere produktuen kalitatea eta zerbitzua bezeroek harrera ona dute. Bera motako ihes-sentsore zehatza gugandik eros daiteke.

Osau

■ Hornidura bakarra +5 v

■ Maila handiko irteera

■ Auto-test funtzioa

■ PCB taulan muntatuta

Eska

■ Beheko akatsen detekzioa

■ Ibilgailuen karga elektrikoa

■ Bihurgailuak ihesaren uneko detekzioa

Kalitate

■ IEC 62752 hondakinen egungo baldintzak aplikagarria

■ RDC-MD-rako IEC 62955 hondakinen egungo baldintzak aplikagarriak

■ Osagaiak beteta / Reach beteta diseinatutako osagaiak

Ikuspuntu orokor

Gailu horien segurtasun funtzio garrantzitsua da sistema osoaren ihes-korrontearen kontrolaren monitorea Lurraren aurkako moduluetatik. Sistema akastuna arriskutsua izan daiteke pertsonentzat edo suteak sor ditzake. Orain arte iritsi aurretik, potentzia moduluak saretik deskonektatu behar dira. Ihes-korronteak DC eta AC osagaiak ditu. Hori dela eta, beharrezkoa da AC / DC-rekin sentikorreko jarraipen unitate bat.

Xkca serieko hondar indarrean dagoen detekzio modulua oso aplikagarria da, batez ere ibilgailu elektrikoetarako kargatzeko estazio publikoetan, moto elektrikoak, bizikleta elektrikoak, kargatzeko kuotak eta energia segurtasun kudeaketa. Erabilera sinplea eta instalazio erraza eskaintzen ditu.

Aplikazio eskema tipikoa:

Pin Definizioa:

PIN zenbakia	Sinbolo	PIN mota	Funtzioak
1	Vdd	Botere	Moduluaren hornidura, tentsio estandarra 5VDC Tentsioko sarrera 4.85 ~ 5.15VDC, potentzia irteera gaitasuna> 100ma Hornidura hornidura ≤ 150mv
2	Txango	Ekoizpen	Hondakinen korrontea atalasea gainditzen duenean, irteerako maila behetik gora aldatzen da
3	Gnd	Botere	Lursail
4	Cal	Ekarpen	PIN hau 0VDC-ri zuzendutakoan, moduluak zero puntuko deriva kalkulatuko du eta MCUn erregistratzeko balioa hartuko du kalibrazio operazioa amaitzeko. Cal funtzioa erabiltzen duzunean, zirkuitu nagusia moztu egin behar da egungo korrontearen fluxua ziurtatzeko
5	Saiatu	Ekarpen	Kargatzen hasi aurretik, egin produktuaren simulazio proba PIN honen bidez, produktuaren funtzioak normalean funtzionatzen duen egiaztatzeko

Ezaugarri elektrikoak / fidagarritasuna:

	Ail	Lau	Trukatu	Max	Unitate
1	Lehen mailako RMS Korrontea (1fase / 3fase)		32	80	A
2	Hornidura tentsioa	4.85	5	5.15	V
3	Hezetasun erlatiboa			95	%
4	Giroaren funtzionamenduaren tenperatura	-40		+105	℃
5	Giroaren biltegiratze tenperatura	-20		+65	℃
6	Energia kontsumoa			≤110	mw
7	Tentsio sarrera / irteera, maila baxua	0		0.6	V
8	Tentsio sarrera / irteera, maila altua	4.2		5	V
9	Diseinu teorikoaren bizitza		≧ 20		Y
10	Eragiketa altitudea			≤4000	m

Bidaia-korrontea (hondakinen inguruko erlazionatutako ezaugarriak):

	Wav	Freq	Lau	Trukatu	Max	Unitate
1	S-DC	-	3	4.5	6	Mari
2	2pdc	-	3.5	5	7	Mari
3	3pdc	-	3.1	4.5	6.2	Mari

Trip-Time (hondar indarreko ezaugarriak):

	Wav	Freq	Korronte	Trukatu	Max	Unitate
1	S-DC	-	6mA	100	1000	m ms
2	S-DC	-	60ma	50	300	m ms
3	S-DC	-	200MA	50	100	m ms
4	2pdc	-	60ma	50	300	m ms
5	2pdc	-	200MA	50	100	m ms
6	3pdc	-	60ma	50	300	m ms
7	3pdc	-	200MA	50	100	m ms

Notrip-Time (residual uneko erlazionatutako ezaugarriak):

	Wav	Freq	Korronte	Muga baxua	Unitate
1	Akuluri	50hz	30ma	∞	m ms
2	Akuluri	50hz	60ma	300	m ms
3	Akuluri	50hz	150ma	80	m ms
4	Akuluri	50hz	5A	80	m ms

Produktuen dimentsioa (mm):

Oharra: Terminaleko hariak pertsonaliza daitezke.

Denboralizazio-diagrama:

■ VDD Power-up Abiadura ≤ 5ms / V

■ T1 itxarote denbora bezala, T1 ≥ 100ms iradokitzen da

■ 50ms≤ T2≤100ms, Cal Pin 50ms baino denbora baxua, produktua zero fasean sartzen hasten da

■ T3≥500ms eta itxaron zero osatzeko

■ T4≈400ms-ek eta proba auto-proben seinaleak aukera eman behar dute T3 aplikatu aurretik amaitu arte

■ Trip Pin Iraupena Iraupena TX = 100ms (egiaztatu auto-test funtzioa)

■ ty = 100ms da bidaia-pin maila desagertze denbora (auto-test egiaztapena desgaitzen du)

Auto-testaren zirkuitua:

■ 2 ZCT-n zabalera Simualted DC hondar korrontea sortzeko
■ VDD erabilita, balio tipikoa = 6,53 MADC hondakin korronte simulatua
■ Egungo hau da, beharrezkoa da sistema zuzena den ala ez probatzeko

Seinale digitaleko flip atalasea:

■ Seinale oszilazioa saihesteko, Tripping seinalea Irteera iraultzea tripulazio-atalasearekin eta berreskuratzeko atalasearekin ezarri da

■ Triping atalasea lortu zenean, Erlazionatutako X-out txankletak, eta berreskuratzeko atalasean dagoen uneko jaitsiera denean , erlazionatutako X-out iraultza berriro, maila baxuko egoerara itzuli
