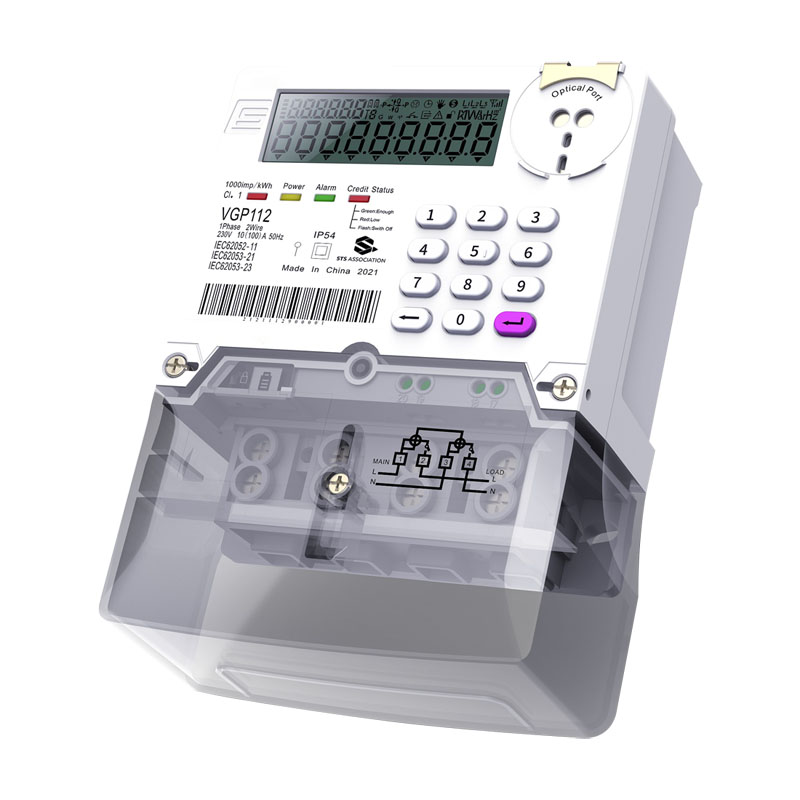

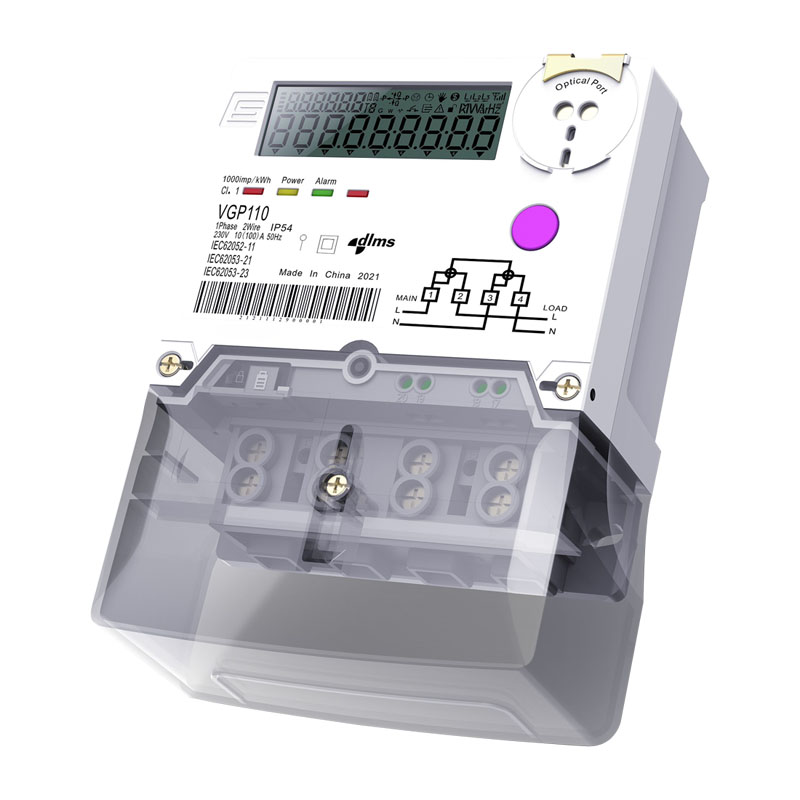

Fase bakarreko Smart Prepare Meter

Xinkong Fase bakarreko Smart prestatzeko neurgailua. HAU Etxeko kontsumitzaileentzat diseinatua Zure Smart Grid ekimenetarako oinarri sendoa eskaintzen du.

Bidali kontsulta

Produktuaren Deskribapena

Aplikazio

Funtzio anitzeko elektrizitate kontagailu adimenduna sare monofasiko batean erabiltzeko, bi hari.

Energia aktiboa eta pasiboa eta hiru sareren parametroak zuzenean neurtzeko aukera ematen du.

Tarifa-talde guztietako hartzaileentzat diseinatua.

Sistema adimendun guztiak kontuan hartuta lan egiteko diseinatua.

Funtzionaltasun-ezaugarriak

1.Neurketa

1P2W edo 1P3W konexioa, Zuzeneko konexioa.

2.Segmentatutako LCD pantaila

Bistaratzeko eremuaren tamaina: 67 mm x 21 mm

Pantaila-digituen tamaina: 5,1 mm x 10 mm 8 segmentuko pantaila handia Pantaila automatiko eta eskuliburuko pantaila konfiguragarria. Pantaila potentzia nagusirik gabe irakur daiteke. Atzeko argia argi gutxiko baldintzetan irakurtzeko gaitasuna (aukerakoa).

3.Potentzia aukerarik gabe irakurtzea

Litiozko bateria integratua (aukerakoa)

Super kondentsadore gehigarria (aukerakoa)

4.Fakturazio datuak

12 hilabete (Data eta ordua, energia, eskari maximoa, eskari maximo metatua).

5.Denbora erlojua eta egutegia

Zehaztasuna (eguneroko desbideratzea): 0,5 s(@23 °C)

10 urteko babeskopia energiarik gabe (litiozko bateria)

Egutegi-mota konfiguragarria: GGJAA, GGMMAA, UUUUMMDD.

6.Kargatu profila

90 egun baino gehiago biltegiratzea (3 kanal, 15 minutuko tarteak)

Biltegiratze-denbora/Egoera/Energia/Eskaria/Berehalako batez besteko/Gutxieneko/Gehienezko balioak Interyaleko iraupenerako...

Tarteak programagarriak.

7.Gertaerak eta manipulazioa detektatzeko eta alarmak

Gertaera guztien erregistroa denbora-zigiluak eta egoera-hitzak dituztenak

Tamper detekzio aurreratua estalkia irekita, terminalen estalkia irekita, eremu magnetiko indartsua

Bypass, alderantzizko korrontea, gain-tentsioa, azpi-tentsioa...

8.Komunikazioak

Portu optikoa (aukerakoa), RS-485 Multi-Drop (aukerakoa)

Komunikazioa urruneko sistemarekin PLC modulu integratua edo komunikazio modulu trukagarrietako bat aztertuz. Estandarra: IEC 62056-21, DLMS/COSEM,STS

Tokiko teklatua (aukerakoa)

9.Segurtasuna

Komunikazio segurua DLMS/COSEM protokoloarekin, baimena eta enkriptatzea barne. Gehienez 4 Segurtasun Maila Independenteak, Datuen sarbidearen kudeaketa portu guztietarako.

Parametro teknikoa

Tentsio nominala	1P2W120V/240V 1P3W L1-N 120 V-koa da, L2-N 120 V-koa da, L1-L2 240 V-koa da Funtzionamendu tentsio tartea %80...120%Un
Korronte nominala (gehienez).	5(40)A,5(60)A,5(80)A,5(100)A
Maiztasun nominala	50Hz edo 60Hz,+%5
Hasierako korrontea	%0,4 Ib aktiborako 0,5% Ib erreaktiborako (aukerakoa)
Zehaztasuna	IEC 1/2 klasea
Konstante neurgailua	1000 imp/kWh 1000 imp/kvarh (aukerakoa)
Komunikazio portuak	Portu optikoa (aukerakoa) RS-485 Multi-Drop (aukerakoa)
RWP eta denboraren babeskopia	Super kondentsadorea (aukerakoa Bateria integratua (aukerakoa)
Funtzio botoia	Pantaila (aukerakoa) Teklatua (aukerakoa)
Irteera elektronikoak	RS485 torlojuak
Ingurumena	Funtzionamendu-tartea: -25°C eta +60°C Muga-tartea:-40°C eta +75°C Biltegiratze-tartea: -40 ℃ eta + 80 °C Hezetasun erlatiboa:% 95 arte kondentsatu gabe 30 egunez Sarrerako babesa: IP54 (atean)
Energia-kontsumoa	Tentsio-zirkuitua (aktiboa) ≤ 2W Tentsio-zirkuitua (itxurazkoa) ≤10VA Korronte zirkuitua ≤4VA
Isolamendu-indarra EMC	AC tentsioko proba 4,4kV Inpultso-tentsioaren proba 8kV Deskarga elektrostatikoak (Kontaktuaren deskargak) 8kV Deskarga elektrostatikoak (Airearen deskarga) 15kV 6kV-ko immunitate-tentsioaren proba Leherketa iragankor azkarra 4.4kV RF eremu elektromagnetikoak (80MHz eta 2000MHz) 10V/m (korrontearekin), 30V/m (korronte gabe)
Isolamendu babesa	Klase II
Zigilatzea	Torlojua Ultrasoinu bidezko soldadura
Pisua	Gutxi gorabehera.0,92kg
Neurria (H xWxD)	Terminal-estalki labur batekin 126 mm x 110 mm x 51 mm
