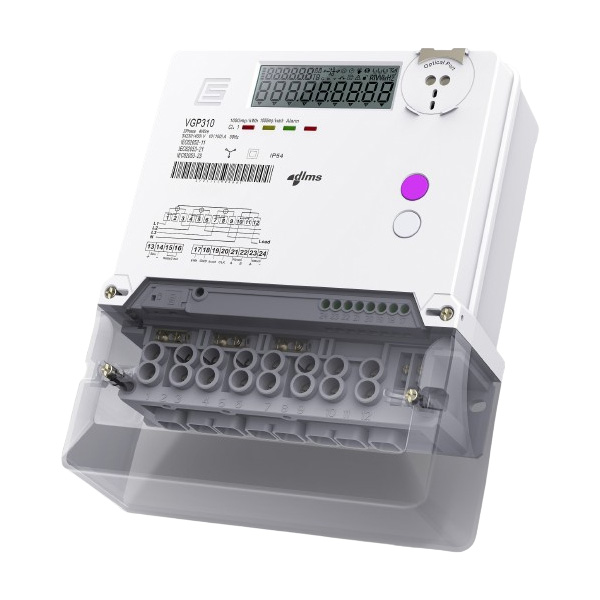

Xinkong Hiru faseko Smart prestatzeko neurgailua. HAU Etxeko kontsumitzaileentzat diseinatua Zure Smart Grid ekimenetarako oinarri sendoa eskaintzen du.
Aplikazio
Funtzio anitzeko elektrizitate kontagailu adimenduna sare trifasiko batean erabiltzeko, lau hari.
Energia aktiboa eta pasiboa eta hiru sareren parametroak zuzenean neurtzeko aukera ematen du.
Tarifa-talde guztietako hartzaileentzat diseinatua.
Sistema adimendun guztiak kontuan hartuta lan egiteko diseinatua
Funtzionaltasun-ezaugarriak
1.Neurketa
3P4W konexioa, zuzeneko konexioa
2.Segmentatutako LCD pantaila
Bistaratzeko eremuaren tamaina: 67 mm x 21 mm Pantaila-digiten tamaina: 5,1 mm x 10 mm 8 segmentuko pantaila Handia bistaratzeko zerrenda automatikoa eta eskuz konfiguragarria Pantaila potentzia nagusirik gabe irakur daitekeen Atzeko argia argi gutxiko baldintzetan irakurgarritasuna areagotzeko (aukerakoa).
3.Potentzia aukerarik gabe irakurtzea
Litiozko bateria integratua (aukerakoa)
Super kondentsadore gehigarria (aukerakoa)
4.Fakturazio datuak
12 hilabete (Data eta ordua, energia, eskari maximoa, eskari maximo metatua).
5.Denbora erlojua eta egutegia
Zehaztasuna (eguneroko desbideratzea): 0,5 s(@23 °C)
10 urteko babeskopia energiarik gabe (litiozko bateria)
Egutegi-mota konfiguragarria: GGJAA, GGMMAA, UUUUMMDD.
6.Kargatu profila
90 egun baino gehiago biltegiratzea (3 kanal, 15 minutuko tarteak)
Biltegiratze-denbora/Egoera/Energia/Eskaria/Berehalako batez besteko/Gutxieneko/Gehienezko balioak Interyaleko iraupenerako...
Tarteak programagarriak.
7.Gertaerak eta manipulazioa detektatzeko eta alarmak
Gertaera guztien erregistroa denbora-zigiluak eta egoera-hitzak dituztenak
Tamper detekzio aurreratua estalkia irekita, terminalen estalkia irekita, eremu magnetiko indartsua
Bypass, alderantzizko korrontea, gain-tentsioa, tentsio azpikoa...
8.Komunikazioak
Portu optikoa (aukerakoa), RS-485 Multi-Drop (aukerakoa)
Komunikazioa urruneko sistemarekin PLC modulu integratua edo komunikazio modulu trukagarrietako bat aztertuz. Araua: IEC 62056-21, DLMS/COSEM,STS
Tokiko teklatua (aukerakoa)
9.Segurtasuna
Komunikazio segurua DLMS/COSEM protokoloarekin, baimena eta enkriptatzea barne. Gehienez 4 Segurtasun Maila Independenteak, Datuen sarbidearen kudeaketa portu guztietarako.
Parametro teknikoa
Tentsio nominala | 3x120/208V,3x220/380V Funtzionamendu tentsio tartea %80...120%Un |
Korronte nominala (gehienez). | 5(60)A,5(80)A,5(100)A,5(120)A |
Maiztasun nominala | 50 Hzor 60 Hz, ±% 5 |
Hasierako korrontea | %0,4 Ib aktiborako 0,5% Ib erreaktiborako (aukerakoa) |
Zehaztasuna | IEC 1/2 klasea |
Konstante neurgailua | 1000 imp/kwh 1000 imp/kvarh (aukerakoa) |
Komunikazio portuak | Portu optikoa (aukerakoa) RS-485 Multi-Drop (aukerakoa) |
RWP eta denboraren babeskopia | Super kondentsadorea (aukerakoa Bateria integratua (aukerakoa) |
Funtzio botoia | Pantaila (aukerakoa) Teklatua (aukerakoa) |
Irteera elektronikoak | RS485 torlojuak |
Ingurumena | Funtzionamendu-tartea: -25°C eta +60°C Muga-tartea:-40°C eta +75°C Biltegiratze-tartea: -40 ℃ eta + 80 °C Hezetasun erlatiboa:% 95 arte kondentsatu gabe 30 egunez Sarrerako babesa: IP54 (atean) |
Energia-kontsumoa | Tentsio-zirkuitua (aktiboa) ≤ 2W Tentsio-zirkuitua (itxurazkoa) ≤10VA Korronte zirkuitua ≤4VA |
Isolamendu-indarra EMC | AC tentsioko proba 4,4kV Inpultso-tentsioaren proba 8kV Deskarga elektrostatikoak (Kontaktuaren deskargak) 8kV Deskarga elektrostatikoak (Airearen deskarga) 15kV 6kV-ko immunitate-tentsioaren proba Leherketa iragankor azkarra 4.4kV RF eremu elektromagnetikoak (80MHz eta 2000MHz) 10V/m (korrontearekin), 30V/m (korronte gabe) |
Isolamendu babesa | Klase II |
Zigilatzea | Torlojua Ultrasoinu bidezko soldadura |
Pisua | 1,25 kg inguru |
Neurria (H xWxD) | Terminal-estalki laburra 205 mm x 171 mm x 69 mm |
Neurriak
